Georadar em Ferrovias
Mapeie lastro, sublastro e drenagem da sua via permanente com GPR — dados contínuos e georreferenciados, prontos para embasar decisão de manutenção, sem interromper o tráfego.
Ferrovias
Uma via com lastro contaminado ou bolsão de lama oculto pode operar normalmente por meses — até o dia em que não opera mais. Recalque diferencial, perda de nivelamento, redução abrupta de capacidade de suporte: são sintomas que aparecem na superfície só depois que o problema já avançou sob os dormentes. Inspeção visual e sondagem pontual enxergam a via em pontos isolados, com metros ou quilômetros de trecho cego entre uma amostra e outra. Nesse intervalo mora o risco real de descarrilamento.
O georadar (GPR) resolve esse ponto cego levantando dados continuamente, com o equipamento em movimento sobre a via, sem sondagem, sem escavação e sem interromper o tráfego por longos períodos. Cada metro do trecho é registrado, georreferenciado e cruzado com os pontos anteriores, formando um perfil contínuo de lastro, sublastro e subleito do início ao fim da malha inspecionada. O resultado é um diagnóstico que mostra onde a via está saudável e onde está comprometida — não uma amostra, o trecho inteiro.
A ORITI Solutions aplica GPR em ferrovias desde 2001, ao lado de georadar em rodovias, obras civis e inspeção robótica de subsuperfície. Empresas como Vale, Rumo, Ternium, Braskem e Petrobras — entre mais de 300 clientes atendidos — usam nossos laudos para planejar manutenção de via com base em evidência, não em suposição. Cada levantamento é interpretado por equipe técnica e entregue com Anotação de Responsabilidade Técnica (ART), pronto para embasar decisão de engenharia.
- Espessura de lastro ao longo de todo o trecho, sem pontos cegos entre sondagens
- Lastro limpo x lastro contaminado, incluindo a mistura de finos que compromete a drenagem
- Bolsões de lama e áreas de insuficiência de suporte sob a via
- Problemas de drenagem e acúmulo de umidade nas camadas de apoio
- Espessura e variação de sublastro e camadas intermediárias
- Irregularidades geométricas da via, transversais e longitudinais
- Transições críticas do subleito, como acessos a obras de arte, aterros e pátios
Como o GPR diagnostica a via permanente

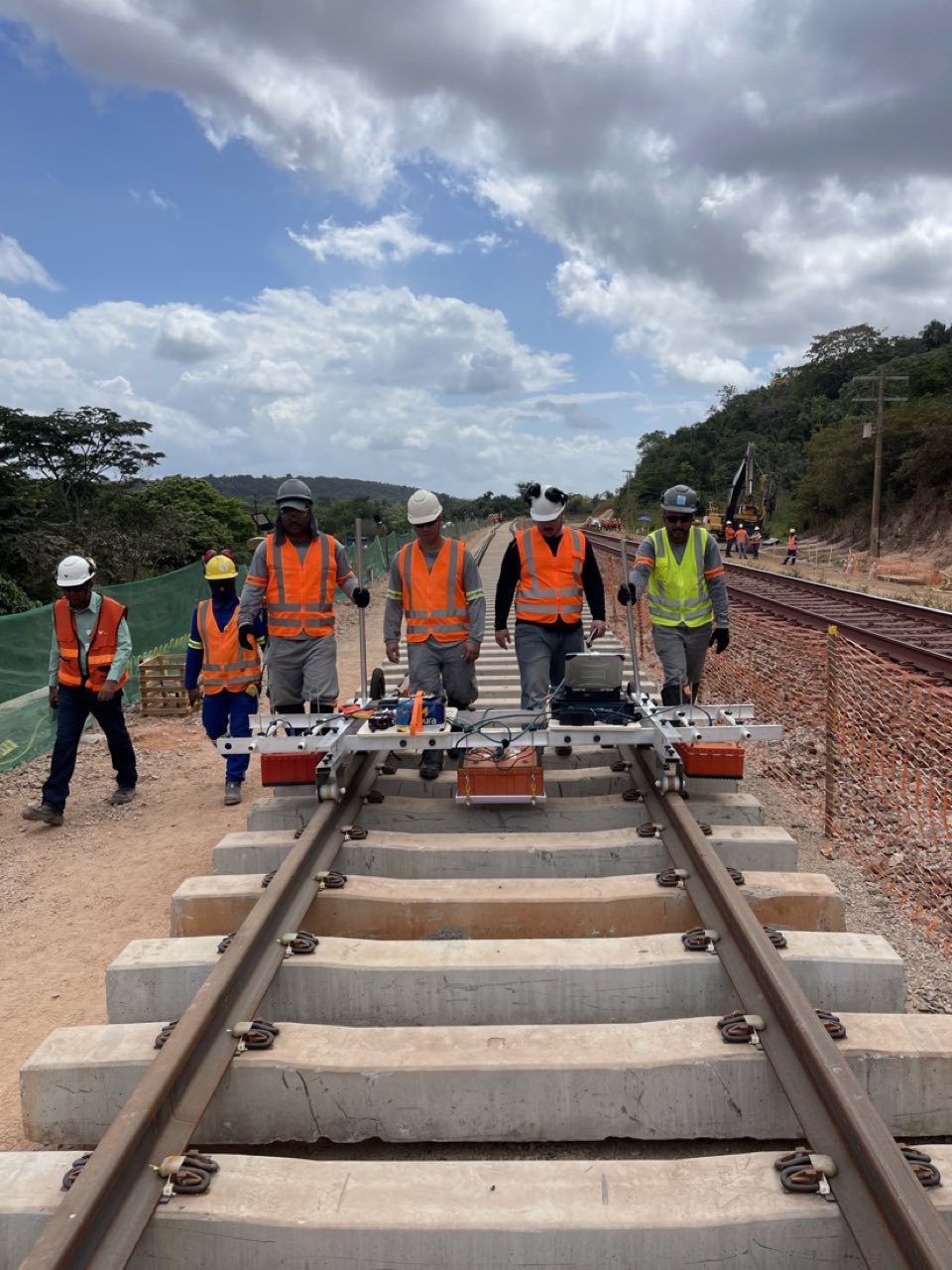

A sondagem tradicional fura a via em pontos espaçados e extrapola o que existe entre eles. Funciona como amostra pontual; falha para prever o que muda a cada trecho de solo, drenagem e histórico de carga. O GPR ferroviário trabalha de outra forma: a antena é acoplada a um veículo ou draisina e emite pulsos eletromagnéticos que atravessam lastro, sublastro e subleito enquanto o equipamento se desloca na velocidade operacional do levantamento.
Cada retorno de sinal vira um dado de posição, profundidade e contraste de material, amarrado a um ponto georreferenciado da via. No fim do levantamento, o trecho inteiro está mapeado em perfil contínuo — não uma sequência de furos, um raio-X do lastro ao subleito, metro a metro.
Lastro contaminado e bolsões de lama: por que monitorar
Lastro contaminado é lastro que perdeu a granulometria original: finos migram do subleito ou da degradação da própria brita e passam a ocupar os vazios entre as pedras — vazios que existem justamente para drenar água e distribuir carga. Uma via com lastro contaminado retém umidade onde deveria escoar e perde capacidade de suporte de forma progressiva e silenciosa.
Quando essa contaminação avança sobre subleito de baixa capacidade de suporte, o resultado pode ser um bolsão de lama: uma bolsa de solo saturado e amolecido sob a via, capaz de gerar recalque diferencial, perda de nivelamento e, em caso extremo, colapso local sob carga. O GPR identifica o contraste elétrico entre material saturado e lastro são, o que torna possível localizar esses bolsões antes que se manifestem como problema visível na geometria da via.
O que você recebe
O levantamento em campo resulta em um relatório técnico georreferenciado: perfis de espessura de lastro e sublastro, mapa de áreas de contaminação e de bolsões de lama, indicação de zonas com deficiência de drenagem e um resumo por trecho, priorizado por criticidade. Cada laudo é assinado com Anotação de Responsabilidade Técnica (ART), documento que respalda plano de manutenção, justifica investimento e compõe processo de auditoria técnica interna ou de agência reguladora.
Dúvidas sobre georadar em ferrovias
O que é lastro contaminado?
É o lastro que perdeu a granulometria original porque finos — silte, argila, fragmentos de brita degradada — ocupam os vazios entre as pedras. Esses vazios existem para drenar água e distribuir carga; quando são preenchidos, a via retém umidade e perde capacidade de suporte de forma progressiva, mesmo sem sinal visível na superfície.
O que são bolsões de lama e por que são perigosos?
Bolsões de lama são bolsas de solo saturado e amolecido que se formam sob a via, geralmente onde lastro contaminado se combina com subleito de baixa capacidade de suporte. Sob carga de tráfego, essas áreas perdem resistência e podem gerar recalque diferencial e perda de nivelamento da via — em casos extremos, colapso local.
O GPR precisa interromper o tráfego da via?
Não. O levantamento é feito com a antena acoplada a um veículo em movimento sobre a via, sem necessidade de sondagem, escavação ou paralisação prolongada do tráfego. Essa é uma das principais vantagens do GPR sobre métodos destrutivos de amostragem.
Com que frequência a via deve ser mapeada?
Depende do volume de tráfego, da carga por eixo, do histórico de manutenção e das condições de solo e drenagem de cada trecho — vias com histórico de bolsões de lama ou tráfego pesado tendem a exigir monitoramento mais frequente. A ORITI avalia esses fatores com a equipe técnica da operadora para propor um intervalo de mapeamento adequado ao trecho.
O GPR detecta problema de drenagem sob a via?
Sim. O contraste de sinal entre material seco e saturado é um dos indicadores mais claros do levantamento, o que permite localizar acúmulo de umidade em sublastro e subleito antes que evolua para contaminação de lastro ou bolsão de lama.
