Georadar em Rodovias e Aeroportos
Mapeamos a estrutura do pavimento com GPR, FWD e LWD antes que você invista em restauração — e evitamos que o orçamento pague duas vezes pelo mesmo erro.
Rodovias e aeroportos
Restaurar uma rodovia com base em poucos furos de sondagem é decidir no escuro. Cada sondagem mostra a espessura do pavimento naquele ponto exato — nada garante que o trecho ao lado, a cinquenta metros, tenha a mesma estrutura. O resultado mais comum: projeto de restauração subdimensionado onde o pavimento já está mais degradado do que a amostra indicou, ou reforço desnecessário onde a estrutura ainda está íntegra. Nos dois casos, o órgão gestor ou a concessionária paga duas vezes: primeiro pelo projeto errado, depois pela obra que corrige o erro.
O georadar (GPR) resolve a parte que a sondagem pontual não alcança. Ele varre a via de ponta a ponta, camada por camada, e mostra onde a espessura de asfalto muda, onde a base perdeu material e onde há vazios ou cavidades sob a pista — tudo sem abrir um único furo. Isolado, porém, o GPR não diz se o pavimento aguenta o tráfego projetado. É aí que entram o FWD e o LWD: equipamentos que aplicam uma carga controlada sobre o pavimento e medem a deflexão resultante, revelando a capacidade estrutural real de cada segmento. Combinados, os três métodos formam o par que falta na maioria dos diagnósticos — o GPR diz do que o pavimento é feito e em que espessura; o FWD/LWD diz se essa estrutura ainda suporta a carga que passa por cima dela.
A ORITI aplica essa combinação há 25 anos em projetos de infraestrutura no Brasil, com escritórios em São Paulo e Belo Horizonte e mais de 300 empresas atendidas — entre elas Petrobras, Vale, Braskem, Ternium e Rumo. Cada levantamento sai com laudo técnico interpretado e Anotação de Responsabilidade Técnica (ART), pronto para embasar o projeto executivo de restauração ou a tomada de decisão do gestor rodoviário.
- Espessura real de cada camada do pavimento (revestimento asfáltico, base e sub-base), de forma contínua ao longo da via
- Cavidades e vazios sob o pavimento que antecedem afundamentos e panelas
- Grau de degradação e perda de material nas camadas de base e sub-base
- Capacidade estrutural do pavimento sob carga, com FWD em rodovias e LWD em áreas de acesso restrito ou trechos localizados
- Variações de umidade e contaminação no subleito que comprometem a vida útil do reforço
- Em aeroportos: estratigrafia e espessura das camadas de pista de pouso, taxiway e pátio
- Delimitação de trechos homogêneos, para dividir o projeto de restauração em lotes com solução técnica específica
Como o GPR mapeia as camadas do pavimento
A sondagem tradicional funciona por amostragem: fura-se o pavimento a cada trecho definido em projeto — geralmente a cada poucas centenas de metros — e assume-se que a estrutura entre um furo e outro é parecida. Essa suposição falha com frequência, principalmente em vias antigas que já passaram por reforços sucessivos e remendos localizados.
O GPR substitui a suposição por medição. A antena emite pulsos eletromagnéticos que refletem nas interfaces entre camadas — asfalto/base, base/sub-base, sub-base/subleito — e o equipamento registra essa reflexão a cada poucos centímetros percorridos, rebocado por um veículo em velocidade de tráfego normal. O resultado é um perfil contínuo de espessura ao longo de toda a extensão levantada, não uma foto pontual.
GPR + FWD/LWD: camadas e capacidade estrutural juntas
GPR e FWD respondem perguntas diferentes, e é por isso que um não substitui o outro. O GPR informa do que o pavimento é feito e em que espessura — dado geométrico. O FWD aplica uma carga de impacto controlada sobre a superfície e mede, por sensores dispostos em bacia ao redor do ponto de impacto, como o pavimento deflete sob essa carga — dado de capacidade estrutural. O LWD faz o mesmo tipo de medição com um equipamento mais leve, indicado para áreas de acesso restrito ou trechos onde o FWD não é operacionalmente viável.
Um projeto de restauração que usa só um dos dois métodos toma decisão pela metade. Juntos, os dois conjuntos de dados alimentam o cálculo de reforço com a variável que falta: quanto material adicionar, e em que camada, para cada trecho homogêneo identificado no levantamento.
Aplicação em rodovias e pistas aeroportuárias

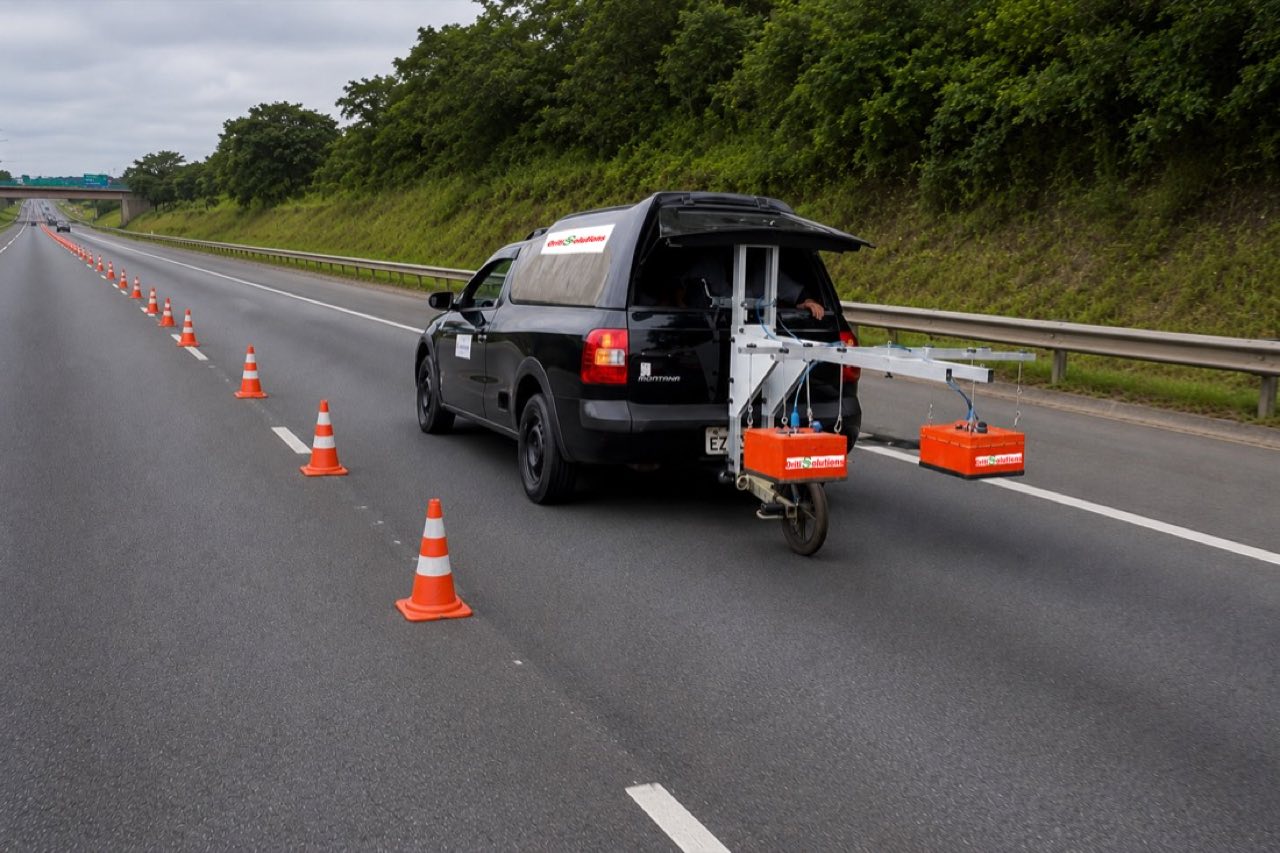

Em rodovias, o levantamento normalmente acompanha o fluxo de tráfego. O GPR é rebocado por veículo em velocidade compatível com a via, sem necessidade de interdição de faixa na maior parte dos casos, e o FWD é posicionado em pontos definidos ao longo do trecho, com paradas breves e controladas.
Em pistas de pouso, taxiways e pátios, a margem de erro aceitável é menor. Uma cavidade ou perda de capacidade estrutural que numa rodovia gera manutenção corretiva, num pavimento aeroportuário representa risco à operação de aeronaves. Por isso, esses levantamentos seguem janelas operacionais definidas pelo operador do aeroporto, e o mapeamento cobre não só a pista, mas também a transição para taxiways e pátios de estacionamento.
Dúvidas sobre georadar em rodovias
O que o GPR detecta em um pavimento rodoviário?
O GPR detecta a espessura de cada camada do pavimento (revestimento, base e sub-base), variações de umidade no subleito, contaminação entre camadas e a presença de cavidades ou vazios sob a superfície. Ele não substitui o ensaio de capacidade estrutural — para isso, o levantamento é combinado com FWD ou LWD.
Qual a diferença entre GPR e FWD/LWD?
O GPR mede geometria: espessura e composição das camadas do pavimento, de forma contínua. O FWD e o LWD medem capacidade estrutural: como o pavimento se deflete sob uma carga controlada, em pontos específicos. Um diagnóstico completo de restauração normalmente usa os dois, porque respondem perguntas diferentes.
O levantamento interrompe o tráfego da via?
Na maior parte dos trechos, não. O GPR é rebocado por veículo em velocidade compatível com o tráfego normal, sem exigir interdição de faixa. Os ensaios de FWD, por envolverem paradas pontuais para aplicação da carga, podem exigir sinalização e controle de tráfego local.
O GPR funciona em pista de pouso e pátio de aeroporto?
Sim, e é uma das aplicações mais críticas do método, porque erros de diagnóstico em pavimento aeroportuário têm impacto direto na segurança operacional. Os levantamentos em pista, taxiway e pátio seguem janelas de horário definidas pelo operador do aeroporto, fora dos picos de pouso e decolagem.
O GPR detecta cavidade sob o asfalto antes que ela vire um afundamento?
Sim, essa é uma das aplicações mais valiosas do método. O GPR identifica vazios e perda de material sob o pavimento antes que o problema se manifeste na superfície como afundamento ou panela, permitindo intervenção preventiva em vez de reparo emergencial.
