Mapeamento de Concreto com Georadar
Veja o que está dentro do concreto antes de furar, cortar ou reformar — sem quebrar nada para descobrir.

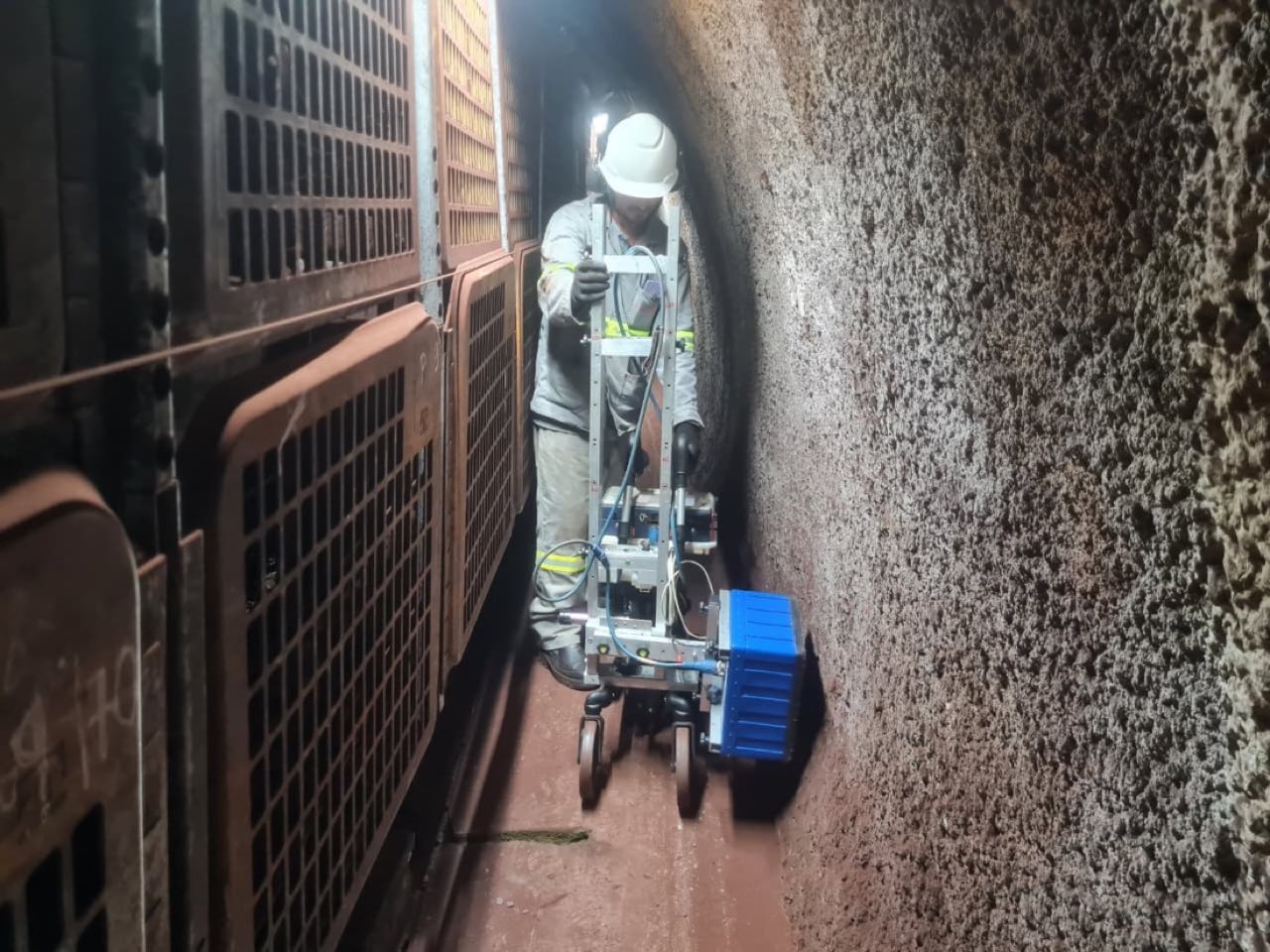

Mapeamento de concreto
Mapeamento de concreto com georadar é o levantamento não destrutivo de lajes, paredes e pilares para localizar armadura, tubulações embutidas, vazios (bicheiras) e medir espessuras antes de qualquer intervenção física na estrutura. O equipamento de GPR (ground penetrating radar) emite pulsos eletromagnéticos e registra o retorno do sinal conforme ele atravessa camadas com densidades diferentes — concreto, aço, ar, água. Onde há contraste, há reflexo. É esse reflexo que vira imagem interpretável.
Furar ou cortar concreto sem esse levantamento é decisão às cegas. Uma broca ou serra que encontra uma barra de armadura estrutural pode comprometer a capacidade de carga do elemento; se encontrar um cabo de protensão ou uma tubulação elétrica ativa, o risco deixa de ser só estrutural. Em reformas, ampliações e instalações — furos para fixação, aberturas de vão, passagens de instalação — esse é o ponto onde obras param, orçamentos estouram e, nos piores casos, alguém se machuca.
O GPR resolve isso sem quebrar nada. Nos equipamentos que a ORITI opera hoje, acima de 2,0 GHz, a resolução é fina o suficiente para diferenciar barras de armadura próximas, identificar vazios pequenos e trabalhar em elementos delgados como lajes finas e vergas. A leitura é contínua: o equipamento varre a superfície e gera um perfil ao longo de toda a extensão escaneada, e o resultado sai como laudo técnico interpretado, assinado por engenheiro responsável e com ART. É a mesma lógica que a ORITI aplica desde 2003, quando fez as primeiras aquisições em campo com GPR de 900 MHz numa estrutura de 50×100×200 m e chegou a 90% de assertividade. Vinte e cinco anos e equipamentos de frequência mais alta depois, a resolução aumentou — o princípio é o mesmo.
- Posição e profundidade da armadura (vergalhões, telas soldadas, estribos)
- Vazios internos e bicheiras (falhas de concretagem)
- Tubulações e conduítes embutidos (elétrica, hidráulica, dados)
- Espessura real de lajes, paredes e pilares
- Cabos de protensão em estruturas protendidas
- Umidade e infiltração associada a falhas internas
- Delaminações e planos de fratura no concreto
Como o GPR mapeia armaduras e vazios no concreto
A antena é deslocada sobre a superfície em linhas paralelas, formando uma grade. Em cada passada, o equipamento registra os reflexos do sinal em profundidade e monta um radargrama — um corte vertical do que está abaixo daquele trecho. Empilhando as passadas, o resultado vira um mapa em planta da armadura, dos vazios e das tubulações, com profundidade estimada para cada elemento identificado. O que separa um elemento de outro no radargrama é o contraste dielétrico: aço, ar e água refletem o sinal de forma muito diferente do concreto ao redor, e é essa diferença que o engenheiro lê e interpreta.
Antes de furar, cortar ou reformar: por que mapear primeiro
O pedido mais comum chega assim: preciso furar essa laje, parede ou pilar para passar um chumbador, uma tubulação nova ou abrir um vão, e não sei o que tem embutido ali. Sem mapeamento, a alternativa é confiar no projeto original — quando ele existe e está atualizado — ou simplesmente furar e torcer. Em estruturas industriais e prediais com décadas de reformas sobrepostas, o projeto raramente reflete o que está de fato embutido no concreto hoje. O mapeamento troca essa aposta por um dado concreto: onde está a armadura, onde não está, e onde é seguro passar a broca ou a serra.
O que você recebe
A entrega é uma planta com a posição da armadura, das tubulações e dos vazios marcados sobre a área escaneada, acompanhada de laudo técnico com a interpretação de cada achado e a Anotação de Responsabilidade Técnica (ART) do engenheiro responsável. Esse conjunto é o que orienta a equipe de execução na hora do furo ou do corte — e o que fica registrado como documentação técnica da estrutura, útil para reformas futuras, laudos de patologia e projetos de reforço.
Dúvidas sobre mapeamento de concreto
O que o georadar detecta dentro do concreto?
O GPR detecta qualquer elemento que gere contraste com o concreto ao redor: armadura de aço, tubulações metálicas e não metálicas, vazios de ar, bolsões de umidade e cabos de protensão. A leitura mostra profundidade aproximada e a extensão de cada elemento ao longo da varredura.
Detecta armadura e tubulação embutida, ou só uma coisa?
Detecta ambos, na mesma varredura. Tubulações elétricas, hidráulicas e conduítes de dados aparecem no radargrama pelo contraste de densidade com o concreto, mesmo quando são de material não metálico como PVC — por isso o mapeamento é pedido antes de furos para fixação e passagens de instalação, não só antes de cortes estruturais.
Qual a profundidade e espessura que o GPR consegue medir?
Depende da frequência da antena e da umidade/densidade do concreto. Frequências mais altas, acima de 2,0 GHz, como as que a ORITI usa hoje, dão resolução fina em elementos delgados, com alcance menor em profundidade; frequências mais baixas alcançam mais fundo com menos detalhe. Na prática, isso cobre a faixa típica de lajes, paredes e pilares de edificações e estruturas industriais.
É um ensaio destrutivo? Precisa furar para testar antes?
Não. O GPR é não destrutivo — a antena passa sobre a superfície e não deixa marca, furo ou dano no elemento escaneado. O mapeamento existe justamente para eliminar a necessidade de furar para ver o que tem lá dentro.
Funciona em laje, parede e pilar, ou só em um tipo de elemento?
Funciona nos três, com ajuste de metodologia conforme a geometria. Lajes pedem varredura em grade sobre uma superfície horizontal ampla; paredes e pilares pedem leitura vertical e atenção redobrada a elementos mais delgados. A ORITI atende os três cenários em projetos industriais e prediais.
