Inspeção Robotizada de Tubulações
Enviamos robôs de rodas equipados com câmeras Full HD para o interior de tubulações, dutos, tanques e galerias confinadas. Diagnóstico preciso de trincas, ovalização e obstruções — sem escavação e sem risco em espaço confinado, com vídeo e laudo técnico.
Diagnóstico interno sem escavação
Tubulação enterrada, duto industrial, tanque de armazenamento, galeria de drenagem: são estruturas que operam fora de vista, e o que não se vê não se corrige a tempo. Corrosão avançando na parede interna, trinca se propagando, ovalização silenciosa em um trecho enterrado há vinte anos — decisões sobre manutenção, substituição ou continuidade operacional acabam sendo tomadas sem dado nenhum, só estimativa. E quando alguém decide checar pessoalmente, o problema muda de natureza: entrar em espaço confinado é uma das operações industriais mais reguladas do país, justamente porque o risco é real — asfixia, gases tóxicos, atmosfera explosiva, soterramento em caso de colapso.
A inspeção robotizada resolve os dois problemas ao mesmo tempo. Um robô de rodas (crawler), equipado com câmera articulada de alta resolução, entra pelo acesso existente da tubulação, duto, tanque ou galeria e percorre o interior enquanto transmite imagem ao vivo para a equipe na superfície. Não há escavação para abrir a estrutura, não há corte, não há ninguém descendo em atmosfera não respirável. O que existia como suposição — “provavelmente há corrosão nesse trecho” — vira registro em vídeo, medição de trinca e ovalização, e localização exata do ponto de defeito ao longo do percurso.
A ORITI Solutions aplica essa tecnologia há 25 anos em projetos de georadar, inspeção robótica e análise de subsuperfície para operações industriais que não podem parar para adivinhar. Petrobras, Vale, Braskem, Ternium e Rumo estão entre as mais de 300 empresas que já usaram nossos laudos técnicos para decidir sobre manutenção, integridade estrutural e continuidade operacional — com escritórios em São Paulo e Belo Horizonte atendendo todo o território nacional.
- Robôs crawler para diâmetros de 50 mm a 2 metros, cobrindo desde ramais estreitos até galerias de grande seção
- Câmera articulada Full HD com giro de 360°, zoom óptico e iluminação LED própria, mesmo em total ausência de luz natural
- Transmissão ao vivo para a superfície, com medição de trincas, ovalização e diâmetro em tempo real durante o percurso
- Localização precisa do defeito por odômetro, registrando a distância exata percorrida até cada ponto de interesse
- Nenhuma necessidade de escavação, corte ou abertura estrutural para acessar o interior da tubulação, duto ou tanque
- Zero entrada humana em espaço confinado durante toda a inspeção
- Entrega de vídeo completo, fotos georreferenciadas e laudo técnico elaborado conforme normas aplicáveis
Como funciona a inspeção com robô crawler

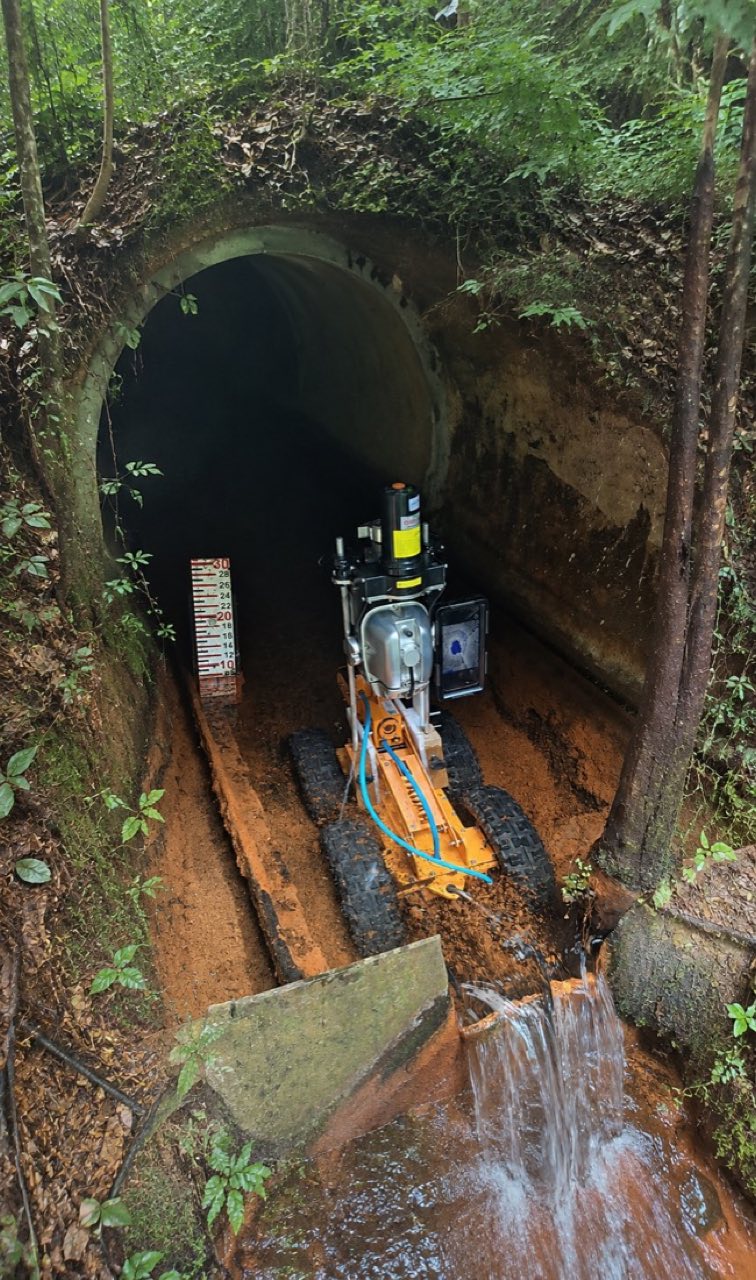

O robô crawler é um veículo motorizado sobre rodas, dimensionado conforme o diâmetro da estrutura a inspecionar — de tubos estreitos de 50 mm a galerias com até 2 metros de seção. Ele entra pelo ponto de acesso já existente (poço de visita, flange, bocal de inspeção) e avança de forma controlada, puxando um cabo que transmite imagem e recebe comando em tempo real.
Acoplada ao robô, uma câmera articulada gira 360° e conta com zoom óptico e LED próprio, o que permite examinar toda a circunferência interna mesmo em ambientes sem qualquer luz. Durante o trajeto, a equipe técnica na superfície acompanha a transmissão ao vivo e já registra medições de trinca, ovalização e variação de diâmetro no exato instante em que aparecem na tela. A posição de cada defeito é fixada por odômetro: o equipamento registra a distância percorrida desde o ponto de entrada, o que permite depois localizar fisicamente o trecho crítico na superfície, sem chute.
Espaço confinado: por que a inspeção robotizada é mais segura
Tubulação, duto, tanque e galeria confinada se enquadram, no Brasil, no que a NR-33 classifica como espaço confinado: ambientes com ventilação insuficiente, risco de atmosfera tóxica ou explosiva, ou possibilidade de soterramento por sólidos armazenados. É a categoria de acidente industrial mais grave quando a entrada humana é mal planejada, porque o risco muitas vezes é invisível até o momento em que já é tarde.
A inspeção robotizada elimina esse risco pela raiz: ninguém entra. A equipe permanece na superfície, do lado de fora, olhando a mesma imagem que veria se estivesse lá dentro — sem estar exposta à atmosfera do ambiente. Para operações que já cumprem procedimento de entrada em espaço confinado com toda a rigidez que a norma exige, o robô remove a necessidade de acionar esse procedimento inteiro para uma simples inspeção visual de rotina.
O que você recebe: vídeo, fotos georreferenciadas e laudo técnico
Cada percurso gera um vídeo completo do trajeto interno, fotos georreferenciadas dos pontos de defeito identificados e um laudo técnico que consolida as medições — trinca, ovalização, diâmetro, localização por odômetro — conforme as normas técnicas aplicáveis ao tipo de estrutura inspecionada. Esse laudo é o documento que sustenta a decisão seguinte: manter em operação com monitoramento, programar reparo pontual no trecho identificado, ou justificar substituição de um segmento antes que o defeito evolua para falha.
Dúvidas sobre inspeção robotizada
O que o robô de inspeção detecta dentro da tubulação ou tanque?
O robô identifica trincas, ovalização, redução de diâmetro, sinais de corrosão interna e obstruções ao longo do percurso, com medição em tempo real durante a transmissão ao vivo. Cada achado é registrado em vídeo e fotografado, com sua posição fixada por odômetro para localização posterior na superfície.
Qual o diâmetro mínimo e máximo que o robô alcança?
A frota de crawlers da ORITI cobre desde 50 mm de diâmetro, para ramais e tubos estreitos, até 2 metros, suficiente para galerias e dutos de grande seção. O equipamento é selecionado conforme as dimensões específicas da estrutura antes da inspeção.
Precisa esvaziar ou interromper a operação da tubulação ou do tanque para inspecionar?
Depende das condições de acesso e do tipo de estrutura — em muitos casos, a inspeção é planejada para ocorrer com interrupção mínima, aproveitando janelas de manutenção já programadas. A avaliação de viabilidade é feita caso a caso.
A inspeção robotizada é mais segura que a inspeção humana em espaço confinado? Por quê?
Sim, porque elimina o risco pela origem: ninguém entra no ambiente classificado como espaço confinado pela NR-33. A equipe acompanha a mesma imagem que teria de dentro, mas permanece na superfície, sem exposição a atmosfera tóxica, gases, baixa ventilação ou risco de soterramento.
Que tipo de estrutura pode ser inspecionada com o robô crawler?
Tubulações e dutos industriais, tanques de armazenamento e galerias de drenagem ou de passagem confinada, em diâmetros de 50 mm a 2 metros. O critério principal é existir um ponto de acesso pelo qual o robô possa entrar sem necessidade de escavação ou corte estrutural.
